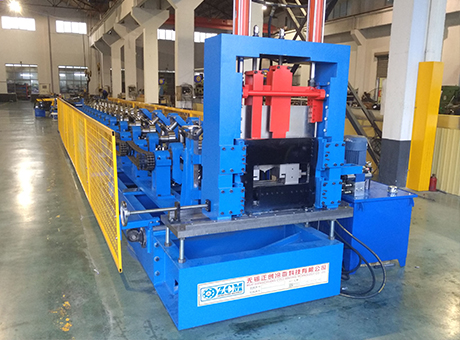

CZ互换檩条压型机

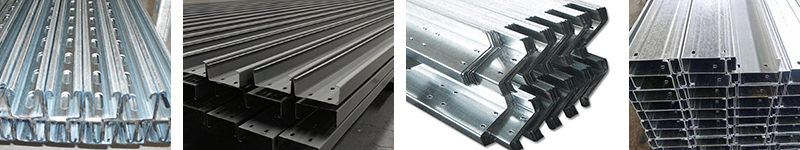

CZ型檩条机采用同一套设备通过手动简单无级调节就可生产C,Z型檩条的各种规格，换规格时无须更换成型辊。生产过程采用自动控制方式，可根据输入的檩条长度、纵向孔距、数量等参数进行自动冲孔、切断、成型 。

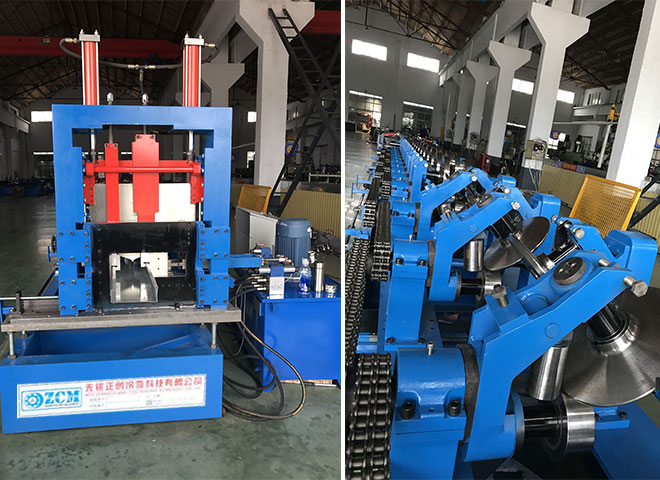

CZ型檩条机由导向、矫平装置、2台液压冲孔装置、壹套液压切断装置、可快速换型的辊压成型机、电控系统、液压系统等组成。

整线成型主驱动采用一个减速电机加变频控制，速度控制、定长、定位控制准确可靠。

整机外形美观、生产效率高，生产速度达到15-20m/min(不含冲孔和切断时间）。

突出优势

选用最高端的制作材料 PEM优化设计,产品具有高度的可靠和稳定性.	模块化制造,维修简单 组合式模块化制造，零部件通用率很高，维修简单。
自动化控制技术，人机交互界面 先进控制系统技术，参数设置简单方便，自动化程度高，系统自学习能力强，控制原件全部采用国际一流品牌，高效稳定，人机交互界面亲切。	强化热处理加工，品质完美 特别选用高品质轴承合金钢辊轮组经强化热处理后加工，品质完美。 机架焊接后全部经过热处理去应力，保证没有变型。
精度高，形位公差控制精良 安装配合精度高，形位公差控制精良，工作稳定，产品质量高。	整机漂亮整洁，全部经过烤漆涂装 整机外观漂亮整洁，全部经过烤漆涂装，中控系统全部内置隐藏式设计。

工艺流程

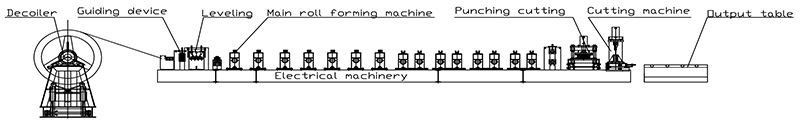

装料（把钢卷装入内撑式开料架撑紧） → 进板校准（通过进料导向平台将带钢正确导入成型主机）→ 辊压成形 → 成型后切断 → 成品托料出板 。

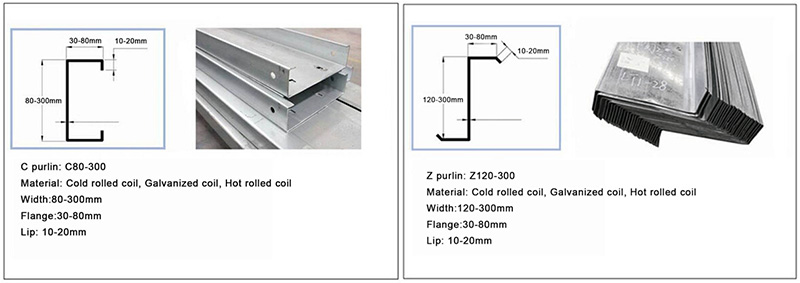

技术参数

型号	辊轮材质	加工件厚度	原材料	电控系统	成型速度	电机功率
CZ100-380	Gcr15,淬火后HRC 58-62	1.0~4.0mm	Q235冷轧带钢,热镀锌带钢	西门子PLC	15-20m/min	30KW
Z350	Gr15,淬火硬度HRC58-62	4.0mm	Gr15,淬火硬度HRC58-62	西门子PLC	15-20m/min	22KW
C100-200	Gr15,淬火硬度HRC58-62°	100-200mm	镀锌卷带钢	西门子PLC	10-16m/min	55KW
